NON-ASBESTOS GASKETS & SHEETS

METAL CORE

SUPRAFLEX®27MC

raitech gif.gif
supra 27mc.png

aramida & nbr with metal core

=PROFESSIONAL GRADE=

es no dejar de producir, por  un empaque.

raitech gif.gif

para aplicaciones con presiones variables.

ESPECIALIDADES EN SELLADO, PARA SU SEGURIDAD.

SUPRAFLEX®27MC

raitech gif.gif

USOS COMUNES:

supra 27 ff.png
RAITECH DIM GRIS.png
OIL & GAS SPEC.png
DIELECTRIC SPEC.png
AIR SERVICE SPEC.png
SATURED STEAM SPEC.png
POTABLE WATER SPEC.png
INER GAS SPEC.png
FLANGE SERVICE.png
HIGH PRESSURE SPEC.png

=PROFESSIONAL GRADE=

es no dejar de producir, por  un empaque.

raitech gif.gif

INGENIERIA APLICADA AL SELLADO INDUSTRIAL.

DATOS TECNICOS:

SUPRAFLEX®27MC

raitech gif.gif
temperatura gaskets.png

RANGO DE TEMPERATURA (máx.)

-40°C hasta 215°C

PRESION GASKETS.png

**PARAMETROS NO ASOCIADOS

PRESION DE
TRABAJO (máx.)

125 bar

Cuide el correcto dimensionamiento de sus juntas, es la principal causa de fallas prematuras.

Nunca re-utilice juntas o empaques.
Siempre use torquímetro calibrado.
No todos las juntas son iguales, verifique su aplicación.

SAFETY FIRST.png
junta mal cortada.png

RECUPERACIÓN

+50%

FUEL B PESO.png

INCREMENTO
DE PESO

13%

DATOS MÁS TECNICOS:


COMPRESIÓN

9-13%

resistencia tensil.png

RESISTENCIA TENSIL

sellabilidad 2.png

SELLABILIDAD

16MPa

>1.2ml/h

FUEL B ESPESOR.png

INCREMENTO DE ESPESOR

PERDIDA TORQUE RELAJACION.png

RELAJACIÓN POR
ESFUERZO


FUERZA
DIELECTRICA

11%

15%

----

para información mas detallada consultar la ficha técnica.

EL EMPAQUE MAS CARO, ES EL QUE FALLA ANTES DE TIEMPO.

SUPRAFLEX®27MC

raitech gif.gif
supra 27mc.png

el secreto del éxito.

RUBBER GRANOS.png
PTFE POLVO.png

ADITIVOS

raitech gif.gif

LA JUNTA PARA APLICACIONES CON VARIACIONES DE PRESIÓN.

SUPRAFLEX® 27MC es una lamina flexible y multiusos, fabricada con fibras ARA:MAX® SD basadas en aramida y aditivos, utilizando NBR como aglutinante, reforzada con malla de alambre, su proceso de calandrado de ultima tecnología resulta en un espesor uniforme a lo largo de la lamina asegurando una alta calidad en el producto terminado, la mezcla especial de fibras y elastómero NBR brinda una inigualable flexibilidad que ayuda a facilitar el corte y minimizar desperdicios, así mismo su mejorada compresibilidad le ayuda a conformarse mas fácilmente a las superficies de sellado proveyendo un sellado firme contra el fluido.



Aplicaciones:

SUPRAFLEX® 27MC es recomendado para el sellado de derivados del petróleo, agua, vapor saturado, gases, solventes alifáticos y clorados, refrigerantes y productos químicos en general. Así como también puede trabajar en contacto con álcalis concentrados y ácidos moderados. El refuerzo de malla metálica le permite trabajar en aplicaciones con vibraciones y medianas presiones.



Beneficios:

•Sellado uniforme y duradero.

•Multipropósito.

•Ayuda a reducir los ítems en stock.

kevlar fiber.png

ARA:MAX®SD

raitech gif.gif

NBR

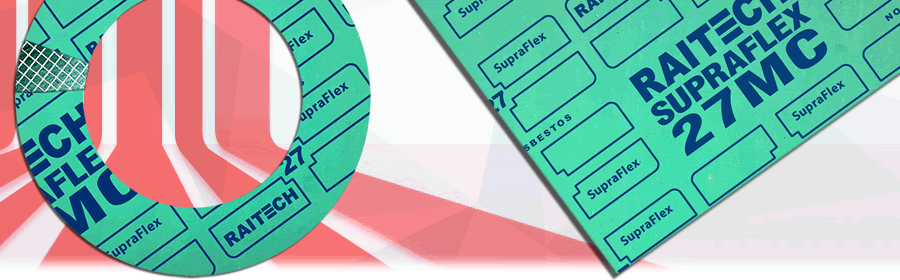

supra27 lamina.gif

Hoja 1500x1500mm

DISPONIBLE EN HOJAS O PLACAS

INNOVACION.TECNOLOGIA.PASION

ARMTECH®

raitech gif.gif

316L INNER ARMOUR

supra 27 armtech.png

armadura interior
en Inox. 316L.
para juntas suaves.

+ Seguridad Alimenticia.
+ Seguridad en Gases.
+ 20 bar mas de presión.
+ Facilita la instalación de juntas.

Así   de simple.

ARMTECH®

raitech gif.gif

solicita tus juntas con

EL VALOR DE SER ORIGINAL.

TODOS LOS LAMINADOS RAITECH VIENEN DEBIDAMENTE MARCADOS EN TODA SU SUPERFICIE.

NO ACEPTE IMITACIONES.
