=PROFESSIONAL GRADE=

es no dejar de producir, por  un empaque.

raitech gif.gif

hi-temperature
solutions.

graf 2_edited.png

316W

HEXAGRAF LOGO.png
HEXAGRAF 316W SOLA FF.png

450°C

cryogenic


&

tm

metal core

=SPECIAL GRAPHITE GASKETS & SHEETS=

HEXA:GRAF®316W

raitech gif.gif

USOS COMUNES:

HEXAGRAF 316W SOLA FF.png
RAITECH DIM GRIS.png
OIL & GAS SPEC.png
AIR SERVICE SPEC.png
SATURED STEAM SPEC.png
WATER SERVICE SPEC.png
INER GAS SPEC.png
FLANGE SERVICE.png
HIGH TEMP SPEC.png
CRYOGENIC SERVICE SPEC.png
CHEMICAL SERVICE SPEC.png

=PROFESSIONAL GRADE=

es no dejar de producir, por  un empaque.

raitech gif.gif

INGENIERIA APLICADA AL SELLADO INDUSTRIAL.

316W

HEXAGRAF LOGO.png

la ciencia de materiales aplicada
al sellado industrial.

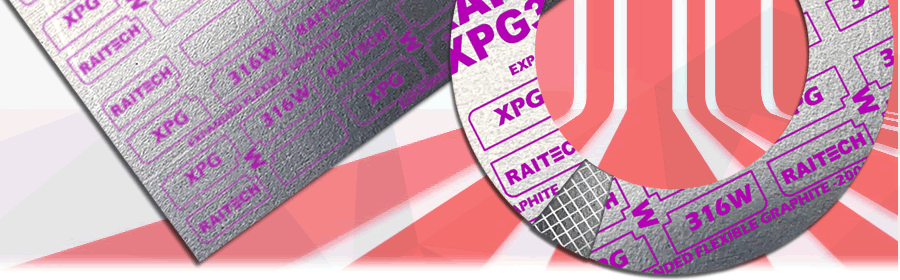

HEXA:GRAF® 316W es fabricado a partir de foil pre-densificado de grafito puro expandido, las cuales son unidas mecánicamente sin el uso de adhesivos o aglutinantes. El estilo HEXA:GRAF® 316W posee por su naturaleza una compatibilidad química excelente, pudiendo trabajar con los fluidos mas agresivos a temperaturas y presiones elevadas.



La alta compresibilidad del grafito le ayuda a conformarse fácilmente a las superficies de sellado aun cuando estas tengan imperfecciones, de igual manera ayuda a compensar los desalineamientos sin afectar su capacidad de sellado. Su resistencia térmica le permite trabajar en un rango de  –240°C hasta +650°C en atmósferas inertes, y es capaz de resistir los ciclos térmicos mas agresivos sin presentar alteraciones.

Cuenta con un refuerzo malla de alambre de 316L de .005” de espesor.

Aplicaciones:

HEXA:GRAF® 316W es especialmente recomendado para aplicaciones de altas temperaturas y presiones en cualquier tipo de bridas.

El refuerzo metálico lo hace adecuado para servicio en vapor.

Beneficios:

  • No propaga el fuego

  • Multiusos

  • Sin fibras peligrosas

  • Bajo torque

HEXAGRAF 316W SOLA FF.png
graf 2_edited.png

HEXA:GRAF

tm

RAITECH DIM GRIS.png

metal core

EL VALOR DE SER ORIGINAL.

DATOS TECNICOS:

raitech gif.gif
temperatura gaskets.png
PRESION GASKETS.png

316W

HEXAGRAF LOGO.png

RANGO DE TEMPERATURA (máx.)

PRESION DE
TRABAJO (máx.)

**PARAMETROS NO ASOCIADOS

-210°C hasta 450°C
*650°C en vapor

140 bar

Cuide el correcto dimensionamiento de sus juntas, es la principal causa de fallas prematuras.

Nunca re-utilice juntas o empaques.
Siempre use torquímetro calibrado.
No todos las juntas son iguales, verifique su aplicación.

SAFETY FIRST.png
junta mal cortada.png

RECUPERACIÓN

+32%

FUEL B PESO.png

INCREMENTO
DE PESO

----

DATOS MÁS TECNICOS:


COMPRESIÓN

resistencia tensil.png

RESISTENCIA TENSIL

sellabilidad 2.png

SELLABILIDAD

34%

FUEL B ESPESOR.png

INCREMENTO DE ESPESOR

----

25MPa

PERDIDA TORQUE RELAJACION.png

RELAJACIÓN POR
ESFUERZO

15%

>0.22ml/h


FUERZA
DIELECTRICA

---

para información mas detallada consultar la ficha técnica.

EL EMPAQUE MAS CARO, ES EL QUE FALLA ANTES DE TIEMPO.

316W

HEXAGRAF LOGO.png

tm

DISPONIBLE EN:


HOJAS O PLACAS

JUNTAS PRE-CORTADAS

LAMINA 1MT.gif

Hoja 1000x1000mm

Hoja 1500x1500mm

LAMINA 1-5MT.gif

para los que saben que su tiempo es mas valioso que cortar un empaque.

JUNTAS PARA BRIDAS ANSI/ASME

hexagraf 300h rf.png
hexagraf 300h ff.png
REG GRAF.gif

JUNTAS RECTANGULARES

especiales graf.gif

JUNTAS ESPECIALES

oval graf.gif

JUNTAS OVALES

OBLONGA GRAF.gif

JUNTAS OBLONGAS

quemadores graf.gif

JUNTAS PARA
QUEMADORES

intercambiador graf.gif
RAIGRIP 2 GRAF.gif
raigrip graf.gif
duo graf.gif

JUNTAS PARA
INTERCAMBIADORES

JUNTAS RAIGRIP®

JUNTAS
RAITECH® DUO

psa graf.gif
mirillas graf.gif

JUNTAS
PARA MIRILLAS

NO ES DE LO QUE ESTA HECHO, ES COMO ESTA HECHO.

EL GRAFITO ES DE LOS MEJORES MATERIALES DE SELLADO,
PERO ES DELICADO PARA SU MANEJO.

grafito rota rf.png

Evita daños a las juntas:
+Se delicado en el manejo.
+Las hojas y juntas grandes siempre se deben mover con dos personas mínimo.
+Evita dejar las hojas y juntas sobre superficies irregulares o poner cosas sobre el material.
+Durante la instalación, evite raspar el material contra las superficies u objetos duros.

ARMTECH®

raitech gif.gif

316L INNER & OUTER ARMOUR

hexagraf armtech doble ff.png

armadura interior y exterior en Inox. 316L.
para juntas suaves.

hacemos tu trabajo mas fácil.

hexagraf armtech doble rf.png

mejor manejo,
mas resistencia,
mejor sellabilidad.

ordena tus juntas con

EL VALOR DE SER ORIGINAL.

TODOS LOS LAMINADOS RAITECH VIENEN DEBIDAMENTE MARCADOS EN TODA SU SUPERFICIE.

NO ACEPTE IMITACIONES.
